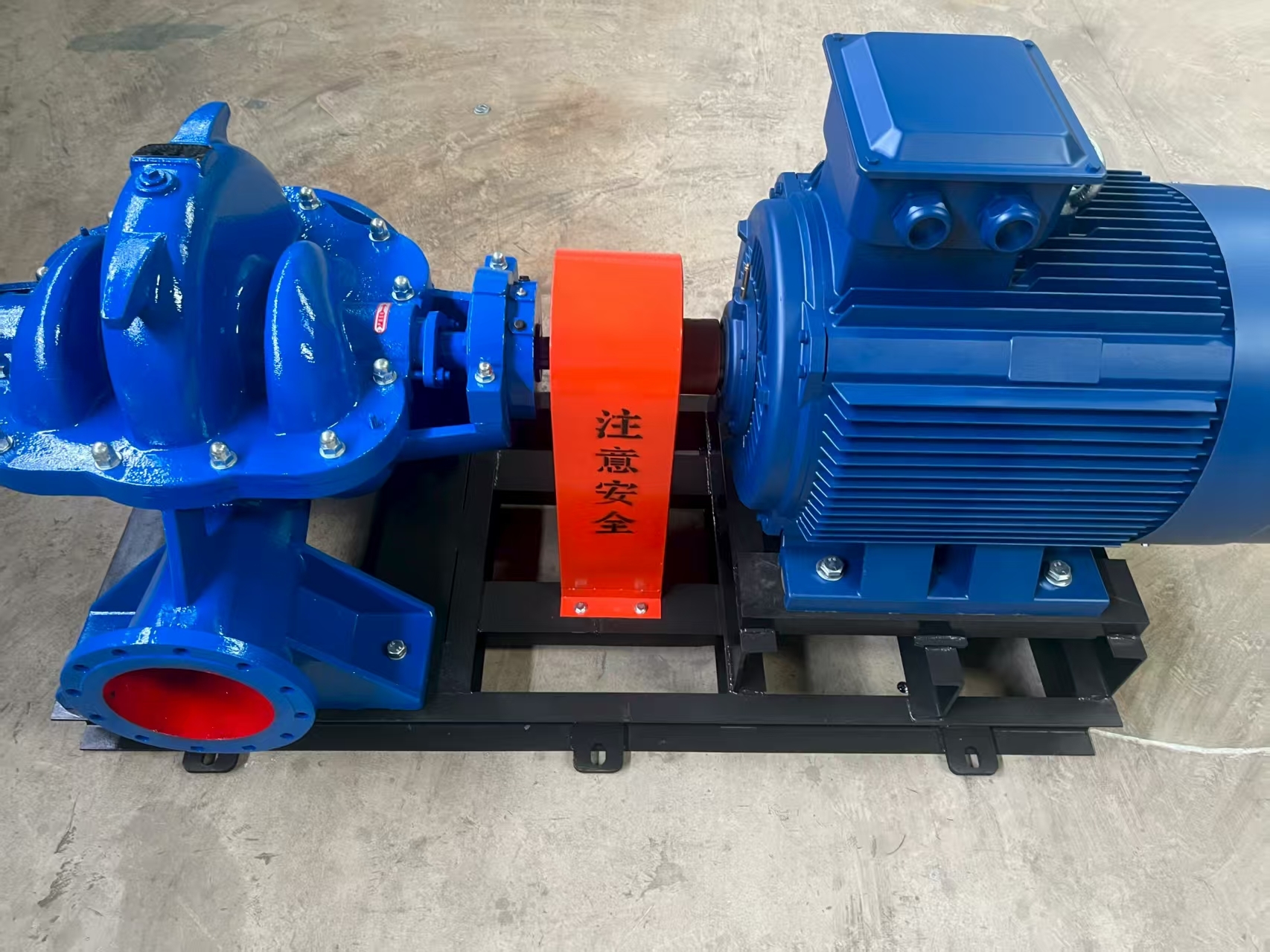

洗沙厂用双吸离心泵

  • 更新时间:  2024-03-14
  • 产品型号:  300S-32
  • 简单描述
  • 洗沙厂用双吸离心泵,适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃,允许最大进口压力0.6MPa。
详细介绍
品牌其他品牌

洗沙厂用双吸离心泵吸入口和吐出口均在水泵轴心线下方,呈水平方向,并与轴线垂直。泵壳中开,泵盖用螺栓、定位销固定在泵体上,无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

洗沙厂用双吸离心泵  特点

1、泵体、泵盖为铸铁制成,它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔,管径处有放水的管螺孔。

   2、叶轮为双侧进水,其形状对称,出厂时经静平衡试验。用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整。

   3、轴承采用两个单列向心球轴承,用油脂润滑。

   4、轴封采用软填料密封,水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔,起水封作用。填料的松紧程度,以液体能滴滴渗出为准。

   5、泵的转向:从驱动端看,水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,订货时应特殊提出。

装配与拆卸
1 、SH型双吸中开泵装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖,挡水圈、轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。
2、将SH型双吸中开泵转子部件装在泵体上,调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定,将轴承体压盖同固定螺钉紧固。
3、SH型双吸中开泵装上填料,放好中开面纸垫,盖上泵盖打紧螺尾柱销后,拧紧泵盖螺母,最后装上墳料压盖。但不要将填料压得太紧,填料过紧会使轴套发热,耗费功率较大,也不要压得太松,过松会使液体渗漏大,水泵效率降低。
装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均勻即可,拆卸可按上述装配顺序相反地进行。
